Wago 231-603/023-000

Durchführungsklemme Serie 231 mit BetätigungswerkzeugDie Durchführungsklemme hat die Artikelnummer 231-603/023-000 und ermöglicht eine einfache und sichere Verdrahtung. Unsere Durchführungsklemmen erm…

Request for Quote

Compare
Add to wishlist

Shipping & Delivery

  • Courier delivery

Our courier will deliver to the specified address

5-6 Days

From €20

  • DHL Courier delivery

DHL courier will deliver to the specified address

2-3 Days

From €40

  • Warranty 1 year

More details

  • Free 30-Day returns

More details

Description

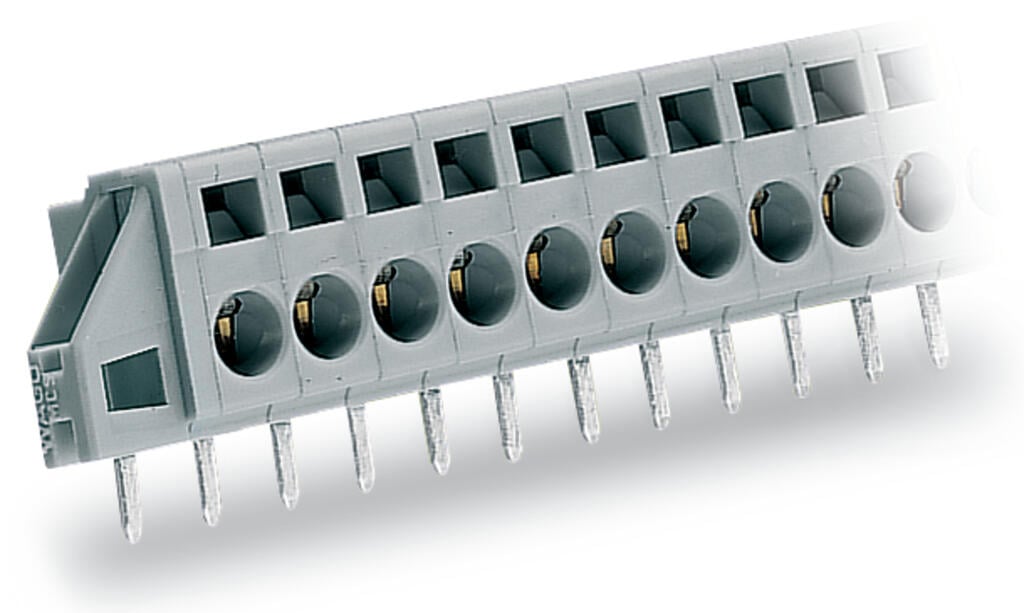

Durchführungsklemme Serie 231 mit BetätigungswerkzeugDie Durchführungsklemme hat die Artikelnummer 231-603/023-000 und ermöglicht eine einfache und sichere Verdrahtung. Unsere Durchführungsklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 8 bis 9 mm  benötigt. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (29,8 x 19 x 19,1) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt.Sicher und wartungsfrei – der CAGE CLAMP®-UniversalanschlussDie Oberfläche der Kontakte ist aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt. Die Durchführungsklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im Winkel von 0 ° eingeführt. Für jede Verdrahtungsaufgabe die richtige Klemmedauerhaft sichere VerbindungenRastermaß: 5 mmBetätigung über BetätigungswerkzeugPolzahl: 3

Specification

Notes

Variants:Other pole numbers, Other colors, Direct marking, Versions without mounting flanges, Other versions (or variants) can be requested from WAGO Sales or configured at https://configurator.wago.com/.

Electrical data - Ratings per IEC/EN

Ratings perIEC/EN 60664-1
Nominal voltage (III/3)320 V
Rated impulse withstand voltage (III / 3)4 kV
Rated voltage (III/2)320 V
Rated impulse withstand voltage (III/2)4 kV
Nominal voltage (II/2)630 V
Rated impulse withstand voltage (II/2)4 kV
Rated current16 A
Legend (ratings)(III / 2) ≙ Overvoltage category III / Pollution degree 2
Ratings perIEC/EN 60664-1 / IEC/EN 60664-1 / IEC/EN 60664-1
Overvoltage categoryIII / III / II
Pollution degree3 / 2 / 2
Nominal voltage320 V / 320 V / 630 V
Rated impulse withstand voltage4 kV / 4 kV / 4 kV
Rated current16 A / 16 A / 16 A

Electrical data - Ratings per UL

Approvals perUL 1059
Rated voltage UL (Use Group B)300 V
Rated current UL (Use Group B)15 A
Rated voltage UL (Use Group C)150 V
Rated current UL (Use Group C)15 A
Rated voltage UL (Use Group D)300 V
Rated current UL (Use Group D)10 A
Approvals perUL 1059 / UL 1059 / UL 1059
Use groupB / C / D
Rated voltage300 V / 150 V / 300 V
Rated current15 A / 15 A / 10 A

Electrical data - Ratings per CSA

Approvals perCSA
Rated voltage CSA (Use Group B)300 V
Rated current CSA (Use Group B)15 A
Rated voltage CSA (Use Group C)150 V
Rated current CSA (Use Group C)15 A
Rated voltage CSA (Use Group D)300 V
Rated current CSA (Use Group D)10 A
Approvals perCSA / CSA / CSA
Use groupB / C / D
Rated voltage300 V / 150 V / 300 V
Rated current15 A / 15 A / 10 A

Connection data

Clamping units3
Total number of potentials3
Number of connection types1
Number of levels1

Connection data - Connection 1

Connection technologyCAGE CLAMP®
Actuation typeOperating tool
Solid conductor0.08 … 2.5 mm² / 28 … 14 AWG
Fine-stranded conductor0.08 … 2.5 mm² / 28 … 14 AWG
Fine-stranded conductor; with insulated ferrule0.25 … 1.5 mm²
Fine-stranded conductor; with uninsulated ferrule0.25 … 2.5 mm²
Strip length8 … 9 mm / 0.31 … 0.35 inches
Conductor connection direction to PCB0 °
Pole number3

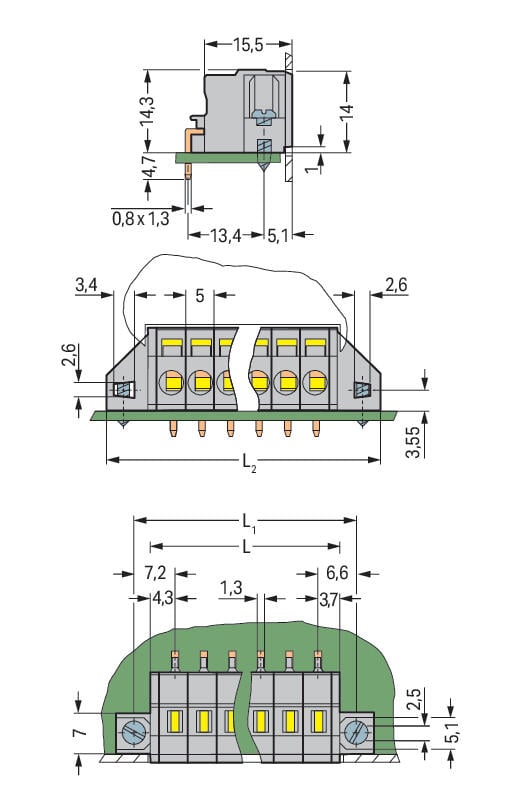

Physical data

Pin spacing5 mm / 0.197 inches
Width29.8 mm / 1.173 inches
Height19 mm / 0.748 inches
Height from the surface14.3 mm / 0.563 inches
Depth19.1 mm / 0.752 inches
Solder pin length4.7 mm
Solder pin dimensions0.8 x 1.3 mm
Drilled hole diameter with tolerance1.8 (+0.1) mm
PCB thickness (max.)1.5 mm

Mechanical data

Mounting typeMounting flange
Mounting typeFeed-through mounting, Panel mounting

PCB contact

PCB contactTHT
Solder pin arrangementover the entire terminal strip (in-line)
Number of solder pins per potential1

Material data

Note (material data)Information on material specifications can be found here
Colorgray
Material groupI
Insulation material (main housing)Polyamide (PA66)
Flammability class per UL94V0
Clamping spring materialChrome-nickel spring steel (CrNi)
Contact materialElectrolytic copper (ECu)
Contact platingTin
Fire load0.092 MJ
Weight5 g

Environmental requirements

Limit temperature range-60 … +105 °C
Processing temperature-35 … +60 °C

Commercial data

Product Group3 (Multi Conn. System)
PU (SPU)50 pcs
Packaging typebox
Country of originDE
GTIN4044918279093
Customs tariff number85366990990

Product Classification

UNSPSC39121409
eCl@ss 10.027-44-03-09
eCl@ss 9.027-44-03-09
ETIM 9.0EC002637
ETIM 10.0EC002637
ECCNNO US CLASSIFICATION

Environmental Product Compliance

RoHS Compliance StatusCompliant,No Exemption
